大家好今天來介紹螺栓螺母的畫法(機械制圖六角螺母的畫法圖片)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

Autocad2012螺栓螺母怎么畫

最簡單畫法就是如下圖的云線所圈的表示，螺栓就是一根直線、螺母即一對交叉線、墊片為一短橫線。

TONGDUANwsqyls高粉答主

2017-09-25每個回答都超有意思的

先畫出六邊形的俯視圖，然后再畫側視圖，再?gòu)母┮晥D引出射線，把側視圖分為兩等分或者三等份，然后再?gòu)膫?cè)視圖的上下邊偏移下兩線段，再用圓弧線段畫出上下的圓弧線，刪除多余的線段，螺母就畫好了。

weidyawn

2012-06-12超過15用戶采納過TA的回答

都什么年代了，還在直接用auto cad 畫圖。建議，先用三維軟件（主流的proe,solidworks都可以），建模，生成工程圖，另存為dxf，在用auto cad打開，就可以得到你想要的任意形狀螺栓，螺母，當然，必須符合機械設計標準！祝好運追問唉。。。杯具。。。好的。。。謝謝。。。

zhuvsdi

2012-06-07

你可以去“中國機械CAD論壇”上下載標準間控件。安裝后可以直接套用。

機械制圖六角螺母的畫法

1、在CAD里面點擊圓按鈕，分別畫三個同心圓。2、下一步點擊多邊形按鈕，確定六邊形并外切于圓。3、這個時候輸入打斷命令，通過圖示位置來進行打斷。4、如果沒問題就點擊旋轉按鈕，將打斷的圓順時針旋轉30度。5、這樣一來會生成相關的效果圖，即可實現機械制圖六角螺母的畫法了。5

緹尊3932

2012-06-15TA獲得超過5.7萬個贊

主視圖從左到右分為三部分，第一部分跟第三部分一樣，第二部分在中間。1.5D的半徑與兩邊側棱有交點，過交點做底邊的平行線，做第三部分的垂直平分線交平行線于一點那一點就是r圓心

SnowSAMA521

2018-03-30TA獲得超過7858個贊

十字中心線→畫圓→畫內切六邊形→畫螺紋孔→從左視圖引線畫主視圖→標注尺寸六角螺母(Hexagon nut)與螺栓、螺釘配合使用，起連接緊固機件作用。其中1型六角螺母應用最廣，C級螺母用于表面比較

百度網友ea68f27

2017-12-16

那不是圓弧 而是圓弧的投影 畫法簡單 先確定三個點 然后用樣條曲線畫

匿名用戶

2011-10-11

CAD繪圖時,用'二點一切'的方法,即確定起點.終點,并和上面的直線相切,就能畫出園弧. 半徑和圓心也就自動出來了.展開更多回答

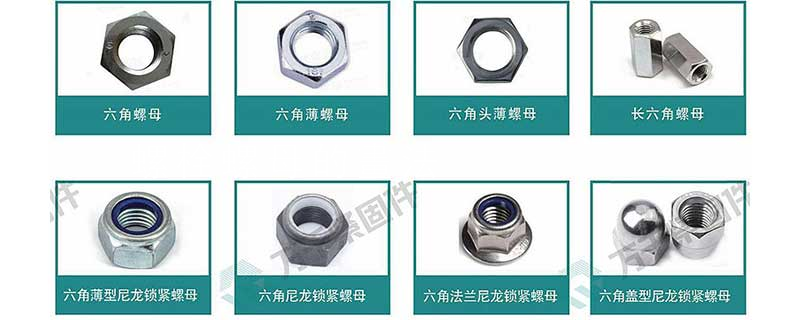

六角螺母

法蘭螺母和一般的六角螺母的相似點和區別點是什么？

51個問題2,861,445人瀏覽

比例畫法畫螺栓

具體步驟：1、首先繪制螺栓的頂部，螺栓的部為六角形，作為正視圖可以看到兩條線2、需要給螺栓頂部做圓角，現實的螺栓多是圓弧角。3、接著繪制出螺栓的螺桿，長度可根據現實需要設計。4、接著就是繪制螺栓的螺紋，因?yàn)槁菁y一道一道畫比價麻煩，所以機械制圖就簡化了螺紋的畫法，改為粗細實現來表示。5、然后畫出螺栓的左視圖，就是從左往右看得到的視圖，這樣可以看到螺栓頂部的樣子。6、然后對螺栓尺寸進行標注。螺栓連接通常是由螺栓，墊圈和螺母三種零件構成。這種連接只需在兩被連接件上鉆出通孔，然后從孔中穿入螺栓，再套上墊圈

以上就是小編對于螺栓螺母的畫法 機械制圖六角螺母的畫法圖片問題和相關問題的解答了，希望對你有用
